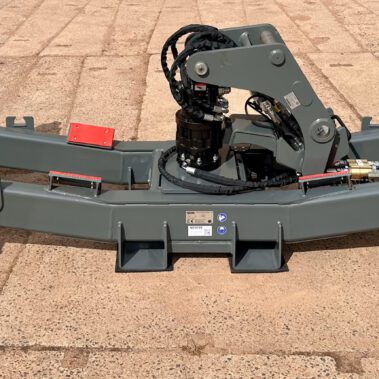

Die Gleisjochtraverse Modell 124 ist für das sichere Aufnehmen, Positionieren und Versetzen von Gleisjochen im Gleisbau konzipiert. Sie greift das Gleisjoch direkt an den Schienenköpfen und ermöglicht dadurch eine stabile und kontrollierte Handhabung bei Arbeiten an vormontierten Gleisabschnitten.
Durch ihre robuste Konstruktion und die praxisgerechte Ausführung eignet sich die Traverse besonders für den Einsatz mit Baggern und Zweiwegetechnik im Gleisbau. Je nach Einsatzanforderung kann sie entweder mit festem Kopf zur Verwendung an einem Tiltrotator oder frei pendelnd mit Rotator und Kreuzgelenk ausgestattet werden.
Vorteile der Gleisjochtraverse Modell 124:
- Sicheres Greifen des Gleisjochs direkt an den Schienenköpfen.
- Geeignet zum Aufnehmen, Umsetzen und Positionieren von Gleisjochen.
- Wahlweise mit starrem SW33-Anschluss für den Einsatz am Tiltrotator erhältlich.
- Alternativ als frei pendelnde Ausführung mit Rotator und Kreuzgelenk verfügbar.
- Hohe Traglast von 8.000 kg für schwere Gleisjocheinsätze.
- Ausgelegt für Normalspur mit einem Spurmaßbereich von 1.430 mm bis 1.465 mm.
- Kompakte Bauweise bei gleichzeitig hoher Stabilität.
- Praxisgerechte Abmessungen für den effizienten Einsatz auf der Baustelle.
Die Gleisjochtraverse Modell 124 überzeugt durch einfache Handhabung, stabile Lastaufnahme und flexible Einsatzmöglichkeiten. Durch die unterschiedlichen Aufhängungsvarianten lässt sie sich an verschiedene Maschinenkonzepte und Baustellensituationen anpassen. Damit ist sie eine zuverlässige Lösung für präzise Hebe- und Positionierarbeiten im modernen Gleisbau.
Technische Details
| Merkmal | Wert |
|---|---|
| Länge | 2.700 mm |
| Breite | 1.930 mm |
| Höhe mit SW33 starr für Tiltrotator | 650 mm |
| Höhe mit Rotator und SW33 pendelnd | 1.000 mm |
| Eigengewicht mit SW33 starr für Tiltrotator | ca. 1.000 kg |
| Eigengewicht mit Rotator und SW33 pendelnd | ca. 1.100 kg |
| Traglast | 8.000 kg |
| Spurmaß | Normalspur 1.435 mm, Bereich 1.430–1.465 mm |
