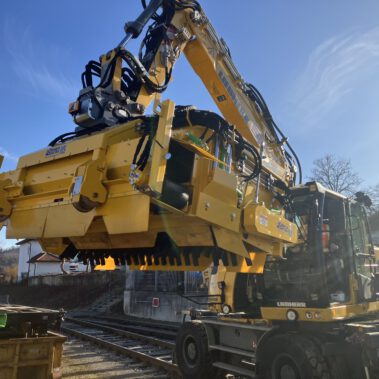

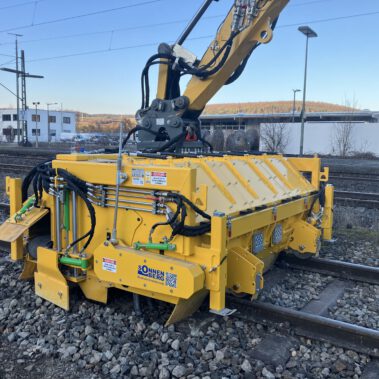

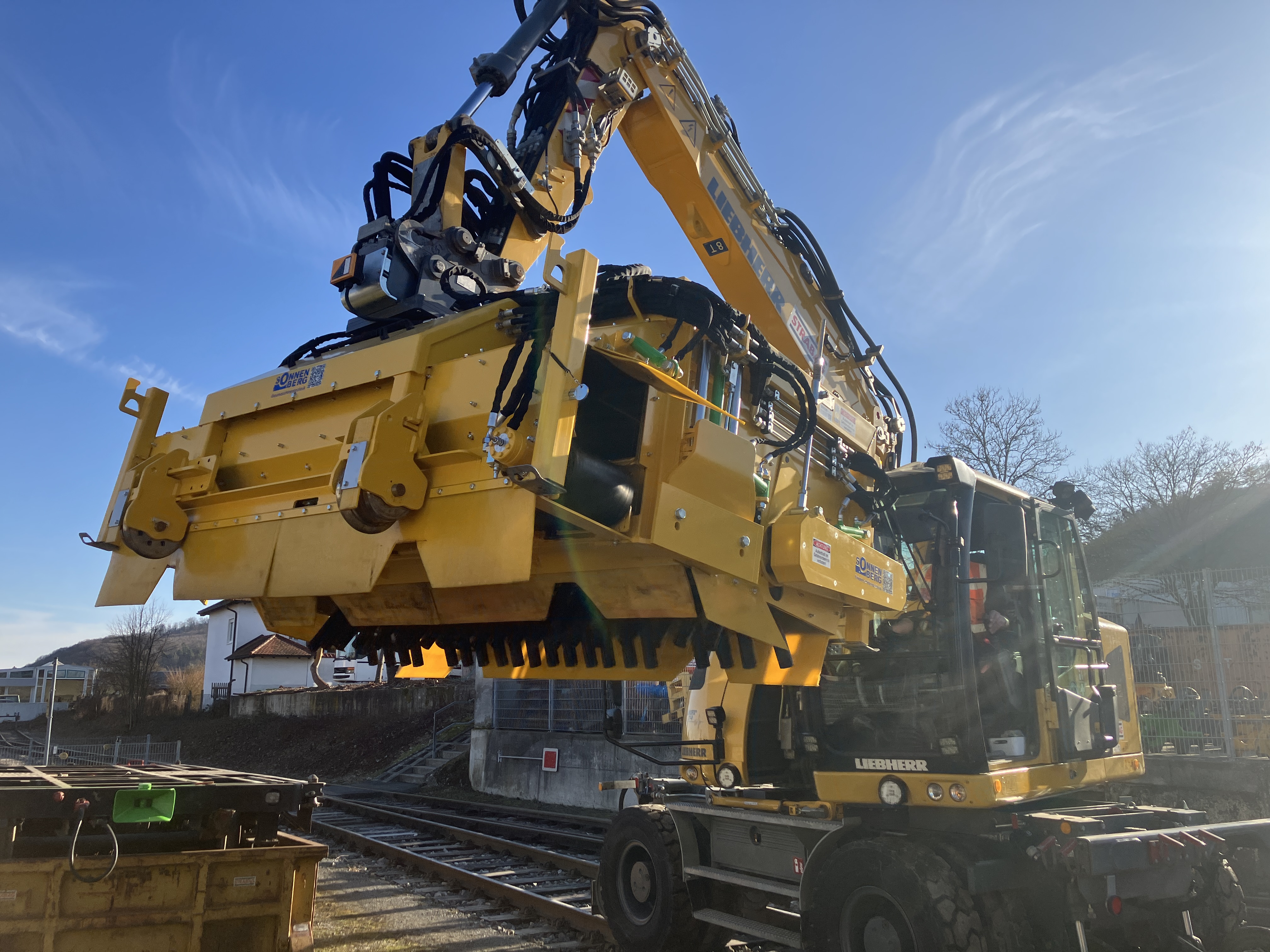

Hydraulischer Schotterbesen Modell 100
Der Hydraulische Schotterbesen Modell 100 ist für den professionellen Einsatz im Gleisbau entwickelt und dient dem effizienten Kehren, Verteilen und Räumen von Schotter im Gleisbereich. Das Gerät wurde praxisnah in enger Zusammenarbeit mit Anwendern und Servicepersonal konzipiert. Dadurch ist eine robuste, wartungsfreundliche und baustellentaugliche Lösung entstanden, die auf die Anforderungen im täglichen Gleisbaubetrieb ausgelegt ist.
Der Schotterbesen wird hydraulisch betrieben und kann idealerweise über eine SW33 Likufix 9 mit 14-poliger Kontaktleiste oder über eine OQ-Rail-Aufnahme mit zusätzlicher 24-V-Stromversorgung gekuppelt werden. Die Ausführung ist für Spurweiten von 1.000 mm und 1.435 mm geeignet und bietet mit einer Kehrbreite von 2.500 mm eine leistungsstarke Arbeitsbreite für unterschiedliche Einsatzsituationen.
Vorteile des Hydraulischen Schotterbesens Modell 100:
- Robuste Ausführung für den harten Baustelleneinsatz im Gleisbau.
- Entwickelt in enger Abstimmung mit Anwendern und Servicepersonal.
- Hydraulischer Betrieb für leistungsstarkes und kontrolliertes Arbeiten.
- Geeignet für Spurweiten von 1.000 mm und 1.435 mm.
- Große Kehrbreite von 2.500 mm für effiziente Arbeitsabläufe.
- Schneller Wechsel der Kehrwalze durch servicefreundlichen Schnellwechselmechanismus.
- Umrüstung auf unterschiedliche Schwellentypen, z. B. Holzschwellen oder profilierte Schwellen wie B70, einfach möglich.
- Separat aufgehängte Kehrwalze mit verstellbarem Tiefenanschlag zum Schutz der Borsten.
- Gummierte Förderbandantriebs- und Umlenkrolle für besseren Grip.
- Innere Bandabstreifer zum Entfernen von Fremdkörpern vor Antriebs- und Umlenkrolle.
- Federbelastete Bandspannung mit Anzeige zur Kontrolle der korrekten Spannung.
- Berstschutz an den Hydraulikschläuchen zum Schutz von Bedienpersonal und Schlauchmaterial.
- Optional mit seitlichen Planierschildern und Funkfernsteuerung erhältlich.
- Autarkes Arbeiten aus der sicheren Fahrerkabine möglich.
Die Kehrwalze ist über weit öffnende Serviceklappen gut zugänglich. Der Austausch erfolgt über einen Schnellwechselmechanismus mit nur drei Schrauben pro Seite. Das reduziert Stillstandszeiten und erleichtert den Wechsel der Kehrwalze direkt auf der Baustelle. Besonders bei wechselnden Anforderungen, etwa beim Einsatz auf Holzschwellen oder auf profilierten Betonschwellen, ist dies ein klarer praktischer Vorteil.
Zur Schonung der Borsten ist die Kehrwalze separat aufgehängt und mit einem verstellbaren Tiefenanschlag ausgestattet. Dadurch wird eine Überbeanspruchung der Borsten verhindert und die Lebensdauer der Walze erhöht. Eine zweite Kehrwalze kann platzsparend in einem Gestell direkt auf dem Schotterbesen transportiert werden. Das erleichtert den Wechsel vor Ort und sorgt dafür, dass die passende Walze jederzeit verfügbar ist.
Auch das Förderbandsystem ist auf zuverlässigen Baustelleneinsatz ausgelegt. Die Antriebs- und Umlenkrollen sind gummiert, um einen besseren Grip zu gewährleisten. Innere Abstreifer entfernen Fremdkörper, bevor diese die Rollen passieren. Die federbelastete Bandspannung sorgt für eine gleichmäßige Funktion und kann über eine Anzeige kontrolliert werden.
Für zusätzliche Sicherheit sind die Hydraulikschläuche mit einem Berstschutz versehen. Dieser schützt das Bedienpersonal vor unter hohem Druck austretendem Hydrauliköl bei kleineren Schlauchbeschädigungen. Gleichzeitig wird das Schlauchmaterial vor direkter Sonneneinstrahlung geschützt, was die Lebensdauer der Komponenten unterstützt.
Optional kann der Hydraulische Schotterbesen Modell 100 mit seitlichen Planierschildern und einer Funkfernsteuerung ausgestattet werden. Über die Funkfernsteuerung lassen sich einzelne hydraulische Funktionen komfortabel schalten. Der Bediener kann dadurch autark arbeiten und muss die sichere Kabine nicht verlassen.
Ausstattung und Funktionen
- Hydraulischer Schotterbesen für den professionellen Gleisbau.
- Kupplung über SW33 Likufix 9 mit 14-poliger Kontaktleiste oder OQ-Rail mit zusätzlicher 24-V-Stromversorgung.
- Weit öffnende Serviceklappen für gute Zugänglichkeit zur Kehrwalze.
- Schnellwechselmechanismus für die Kehrwalze mit drei Schrauben pro Seite.
- Transportmöglichkeit für eine zweite Kehrwalze direkt auf dem Gerät.
- Separat aufgehängte Kehrwalze mit verstellbarem Tiefenanschlag.
- Förderband mit gummierter Antriebs- und Umlenkrolle.
- Innere Abstreifer zum Schutz des Förderbandantriebs.
- Federbelastete Bandspannung mit Kontrollanzeige.
- Berstschutz an den Hydraulikschläuchen.
- Wasserdichtes und abschließbares Staufach.
- Optional hydraulische Planierschilder und Auswurfklappe.
- Optional Funkfernsteuerung für hydraulische Funktionen.
Technische Details
| Merkmal | Wert |
|---|---|
| Modell | Hydraulischer Schotterbesen Modell 100 |
| Kehrbreite | 2.500 mm |
| Spurweite | 1.000 mm und 1.435 mm |
| Länge | 2.380 mm |
| Breite | 2.920 mm |
| Höhe | ca. 1.520 mm |
| Eigengewicht je nach Ausführung | ca. 2.500 kg – 2.800 kg |
Einsatzbereich
Der Hydraulische Schotterbesen Modell 100 eignet sich für den Einsatz im Gleisbau, bei Instandhaltungsarbeiten und bei Schotterarbeiten im Bereich von Bahnstrecken. Durch die Kombination aus robuster Bauweise, hydraulischer Funktionalität, servicefreundlichem Aufbau und optionaler Funkfernsteuerung ist das Gerät besonders für Baustellen geeignet, bei denen effizientes Arbeiten, hohe Betriebssicherheit und einfache Wartung entscheidend sind.
